Важные характеристики кабельных колодцев связи

Подземные кабельные магистрали прокладываются с помощью специальных коллекторов. Колодезные конструкции бывают железобетонные и пластиковые. В обустройстве коммуникационных сетей могут быть задействованы и бетонные коллекторы с использованием полимерных составов.

Характеристики, нюансы применения

Для телекоммуникационных трасс подходят коллекторы с маркировкой ККТ, ККС, КОД, ККТМ:

• телефонный пластиковый колодец ККТ-1 с габаритами 1920х620х700 мм представляет собой небольшой резервуар для малопарных сетей. Вес изделия составляет 25 кг;
• смотровое отверстие модели ККТ-2 с параметрами 1260х940х1600 мм может быть расположено над уровнем земли или под пластом грунта;
• КОД с размерами 1000х800х500 мм и массой 17 кг применяется в обустройстве оптоволоконных сетей. Модель пластикового колодца предназначена для оперативного доступа к узлам при монтажных и ремонтных работах;
• ККС используется для подземной прокладки телекоммуникационных узлов на частных территориях и производственных площадях;

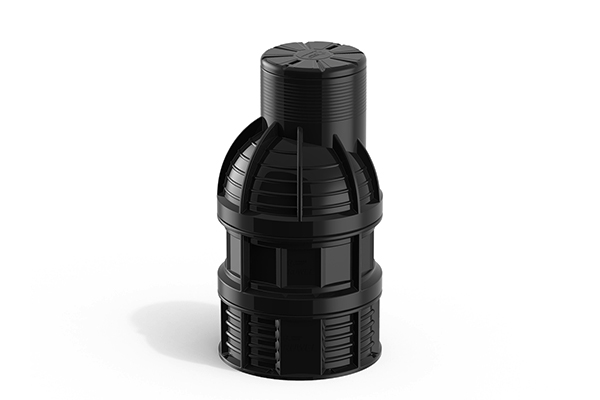

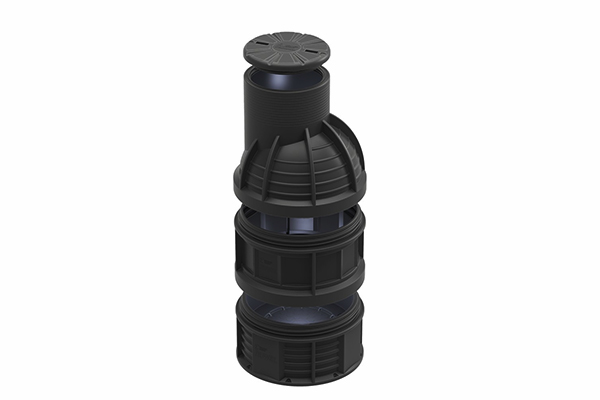

• колодец телефонный из пластика ККТМ-1 имеет уменьшенные габариты в 470х470х450 мм с весом 7 кг, предназначен для малопарных сетей, как и аналог ККТМ-2 с размерами 600х600х620 мм и массой 9 кг.

Среди ключевых преимуществ КК из пластика выделяют герметичность, что обеспечивает качественную гидроизоляцию внутреннего оборудования. Есть колодцы и для установки под газоном, они имеют дренажную систему и дополнительную защиту от влаги.

Особенности монтажа

Установка пластиковых колодцев для силовых и телефонных кабелей выполняется в соответствии с регламентом.

Последовательность и нюансы работ:

1. Необходимо вырыть котлован, размеры которого превышают габариты резервуара на 20 см.
2. Сооружают песчаную подушку толщиной 10 см после утрамбовки, если коммуникационная магистраль проходит в пешеходной зоне.
3. При обустройстве трассы в транспортной зоне понадобится бетонное основание не менее 15 см в толщину с армированием. Или же можно установить фундаментную плиту высотой 20 см.
4. Устанавливают пластиковый коллектор с якорением к бетонной плите с помощью гибких поясов.
5. Засыпают песчано-цементной смесью (1:5), тщательно уплотняют, наполняют бетоном и пригрузочную камеру.
6. Для наполнения пространства между колодцем и стенками котлована засыпают песочно-грунтовой смесью, утрамбовывают.

Если объект располагается на проезжей части, делают бетонную отмостку или устанавливают дорожную плиту.

Пластиковые кабельные колодцы представляют собой улучшенную версию железобетонных аналогов, характеризуются универсальностью, компактностью и мобильностью.
