Качественные характеристики и виды колодцев для силовых кабелей

Качественные характеристики и виды

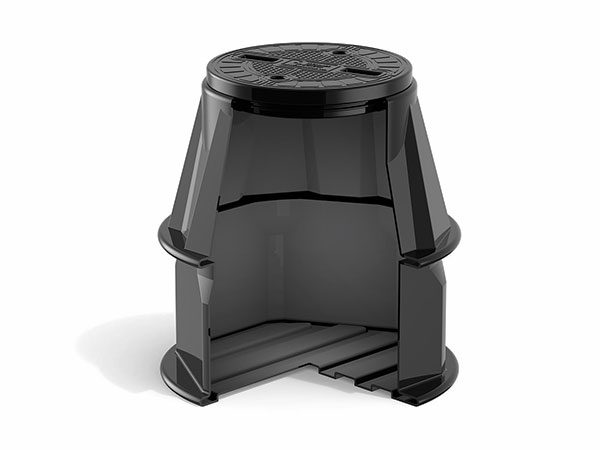

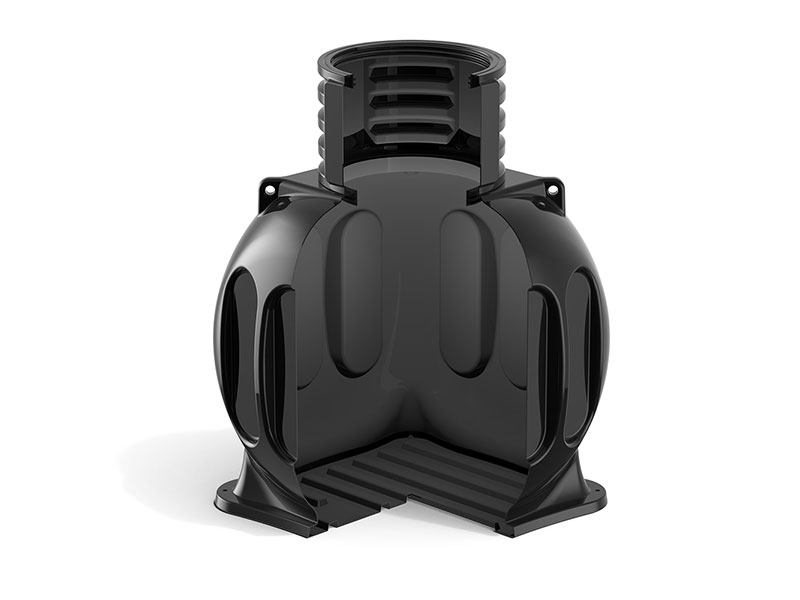

Колодец кабеля связи – монолитное устройство, изготовленное методом ротоформования. Технология работает на пластиковом сырье, которое при нагреве формуется в готовое изделие. Такой способ позволяет достигнуть максимальной прочности и герметичности.

По конфигурации колодцы различают:

• проходные, которые устанавливаются на прямых линиях систем или с минимальным углом отклонения;
• угловые, обслуживают канализационные повороты;
• разветвительные, защищают отводы труб по направлениям;
• стационарные, размещаемые вблизи станций связи.

Конфигурации и модификации колодцев

Модели ККТ-1 и ККТ-2 предназначены для обслуживания кабельных телекоммуникаций. Отличаются габаритами и назначением, а также особенностями монтажа.

ККТ-1 применяется при прокладке телефонной линии в частные дома, к коттеджам, дачам. Конструкционно представляет собой конус, с небольшим весом – 25 кг, снабжен патрубками разного размера. Общая величина колодца – порядка 70 см высотой, что достаточно для выполнения смотровых функций.

ККТ-2 гораздо массивнее, имеет средние параметры 1,5х1,5 м. Его назначение – монтаж сложных линий связи, хранение запасов кабеля, защита оборудования. Оборудование имеет несколько возможностей ввода трубопровода с каждой стороны. Для подсоединения делается соответствующее отверстие, в которое помещается адаптер для большей плотности с вставляемой в отверстие трубой. Вес конструкции гораздо больший, до 120 кг. Такой колодец используется на масштабных стройках и выдерживает повышенный тоннаж давления, до 20 тонн.

ККТМ-1 относится к малогабаритным изделиям. Его прочность и герметичность позволяет использовать установку при монтаже сигнализаций – пожарной, охранной, а также систем видеонаблюдения. Крышка изделия резьбовая, с резиновым кольцом для герметичности. Цилиндрический формат колодца и небольшие размеры исключают врезание патрубков, хотя в некоторых моделях они предусмотрены. Колодцы имеют небольшой вес – 7 и 9 кг, выдерживают нагрузку в 2 т.

КОД – колодец оперативного доступа, служит для размещения оптоволокна, складирования запасов кабеля, мониторинга и контроля состояния системы. Отличается небольшими размерами (высота 0,5 м) и несколькими площадками для труб. Прямоугольное изделие в основании завершается круглой горловиной.

Особенности монтажа колодцев

Подземная установка изделий напоминает размещение туалетного септика. Для вкапывания понадобится вырытый котлован, с превышением габаритов колодца на 10-15 см. Почва на дне утрамбовывается, заливается бетоном до 10 см толщиной. Такое основание послужит надежной опорой.

Перед установкой в стенках колодца прорезают отверстия для труб и вставляют в них резиновые уплотнители-кольца. Оборудование размещают в котловане, затем через отверстия пропускают трубы, через которые пройдет прокладка кабелей.

Расстояние между изделием и стенами ямы заделывают цементно-песчаной смесью, засыпают грунтом, возвращают на место дерн. Если по люку будут ездить машины, то вокруг делается бетонная заливка до 20 см толщиной или устанавливается соответствующая по размерам плита.

Кабельные колодцы для силовых кабелей имеют спрос со стороны строительных организаций, а также частных предпринимателей, которые специализируются на установке кабельных и других систем, трубопроводов, канализации. Устройства облегчают обслуживание, служат защитными и надежными хранилищами.
