Полимерные или железобетонные кабельные колодцы

Кабельными колодцами называются смотровые подземные сооружения, входящие в состав разветвленных канализационных сетей, и предназначенные для обслуживания, ремонта, замены существующих и добавления новых кабельных линий, которые принадлежат энергетическим и телекоммуникационным компаниям.

Назначение и устройство кабельных колодцев

Стандартное устройство колодца:

• смотровой люк, сверху устанавливается специальное кольцо, в пазы которого входит крышка;
• вводные отверстия, предназначенные для входа труб;
• консоли для выкладки кабелей и крепежа муфт.

Основные типы кабельных колодцев и различия:

• по материалу изготовления:

• железобетонные;

• полимерные.

• по конструкции:

• монолитные;
• литые с радиальными ребрами жесткости;
• сборные.

• по форме:

• круглые;
• квадратные;
• прямоугольные;

• по направлению и месту установки:

• станционные или вводные, располагаются в близи коммутационных станций, узлов связи и распределительных шкафов;
• проходные, устанавливаются на прямолинейных участках канализационных сетей;
• угловые и разветвительные применяются в местах смены направления на угол 90º и для разветвления трассы.

• по типоразмеру

• железобетонные ККС1…5;
• ККС-1 наименьший объем;
• ККС-5 максимальные размеры.

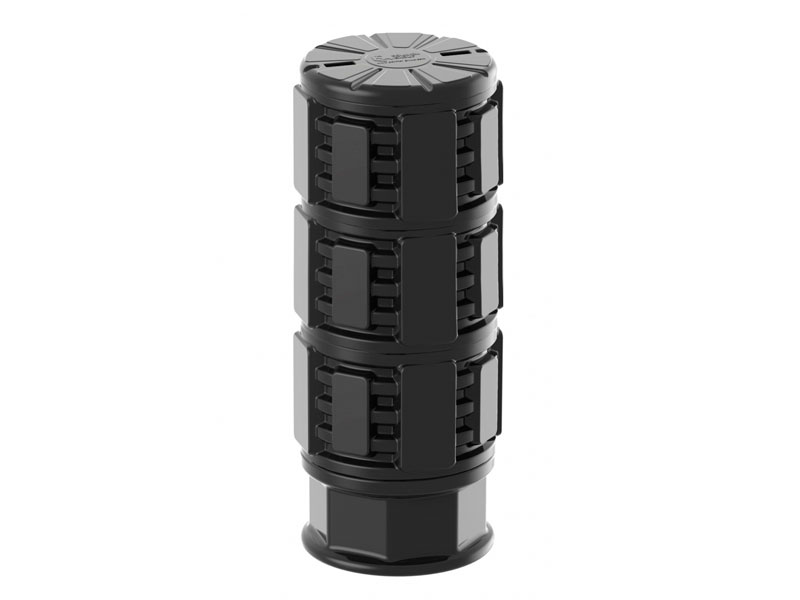

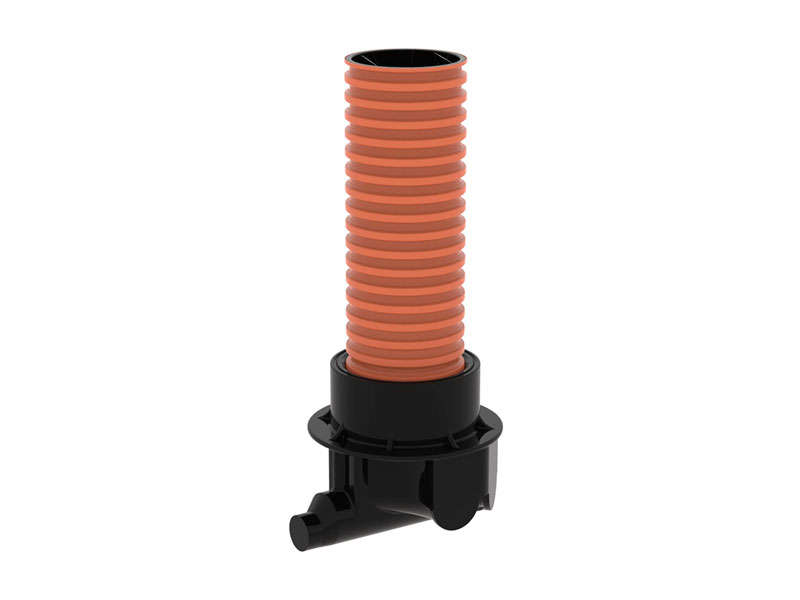

• пластиковые колодцы;
• оперативного доступа, используется для прокладки волоконно-оптических линий, обслуживания соединений и оборудования;
• компактные, применяется на небольших распределительных сетях;
• малогабаритные служат обустройства кабельной канализации, бывают двух видов: ККТМ-1 и ККТМ-2.

Установка и монтаж

Телефонизация новых объектов или зданий начинается с постройки линейно-кабельные сооружения (ЛКС), в том числе и монтаж кабельных колодцев, который можно разделить на 3 этапа:

1. Шурф котлована с последующим выравниванием, уплотнением или бетонированием основания;
2. Установка элементов будущего колодца в котлован и окончательная сборка;
3. Обустройство вводных каналов, монтаж консолей, засыпка, выравнивание нулевого уровня и установка запорного устройства.

Монтаж пластикового колодца в отличие от железобетонного осуществляется без использования погрузо-разгрузочных техники и механизмов, что обусловлено его небольшим весом. Также полимерное устройство не нуждается в сборке и дополнительной герметизации.
